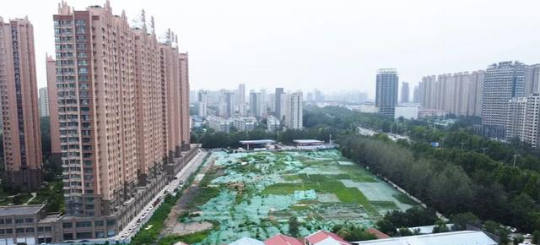

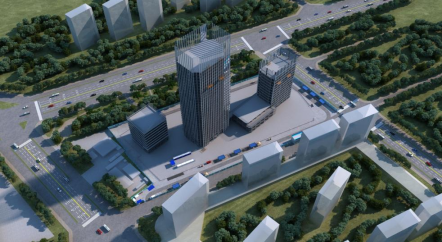

濟南城投設計有限公司BIM所承接的德州商務中心項目，位于山東省德州市經濟技術開發區，施工單位：中國建筑一局（集團）有限公司。

項目合同額11.28億元，用地面積為 25312 平方米（約 37.97 畝），規劃用地性質為商業、商務用地，擬新建A座-超高層辦公樓、B座-商務綜合樓、C座-高層辦公樓及兩層地下室等。

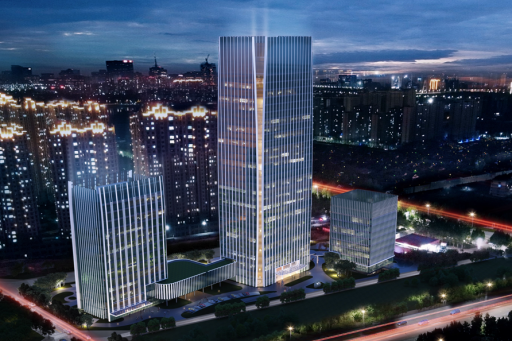

本項目進一步落實城市總體風貌政策和推動城市經濟開發區整體發展的需要，建成后主要用于高端企業租賃辦公，將成為創新載體平臺，德州地標建筑群中的重要組成部分周邊區域協同發展新引擎。

中間的一棟樓高達139.5米，是迄今為止經開區的第一高度！

BIM所根據項目施工重難點結合設計圖紙，在鋼結構施工階段使用BIM建模輔助圖紙會審，將難以與土建階段結合的鋼梁、柱等進行節點深化，提前加工特殊節點的鋼結構構件，保證施工質量的同時節省工期。

本項目鋼結構、幕墻、精裝深化設計、施工繁瑣，機電安裝各系統管道管線復雜，BIM技術在本工程的應用尤為重要，結合BIM技術，提高現場平面管理、安全質量管理水平?？偝邪罨O(shè)計隨工程進展繪制土建-機電-裝修綜合BIM模型圖，統籌全專業包括建筑、結構、機電綜合圖紙，并在此BIM基礎上對包括土建、機電、裝飾裝修等在內的深化設計統一協調，保證深化設計中各專業技術協調，避免各專業工種在施工中產生矛盾。

BIM建模主要依據：

1、《建筑信息模型應用統一標準》GB/T51212-2016

2、中建一局集團工程施工BIM模型建模標準

3、中建一局集團建筑工程施工BIM技術應用指南

4、德州商務中心項目BIM技術研究應用點匯總

5、德州商務中心項目各專業施工圖紙

BIM應用點策劃

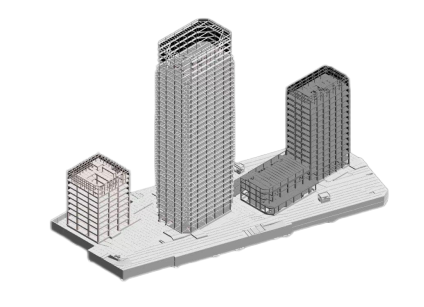

項目BIM模型介紹

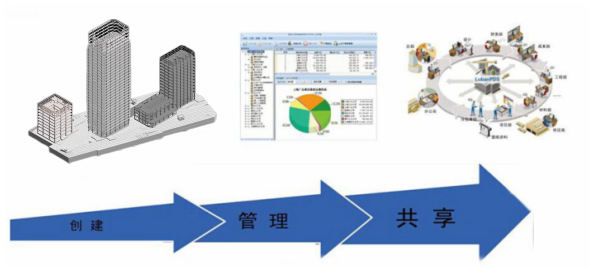

本項目BIM應用擬分為三個階段：創建、管理和共享。

 其中創建階段，已在拿到招標圖紙后完成項目BIM模型創建，并且已經在BIM系統上建立該項目管理平臺，為后續施工階段BIM應用打下扎實的基礎。

后續實際施工過程中所要做的就是持續對BIM模型進行更新和完善，并且協同項目各管理崗位，深入應用到安全、質量、進度、成本等方面。

基于BIM的項目管理解決方案

1、BIM組織機構

為確保項目落實關于BIM軟件的應用，確保BIM技術在工程實際施工中的指導幫助，項目部成立以項目經理為組長，項目總工為副組長，涵蓋項目部相關部門人員的BIM應用領導小組，積極的推進BIM技術在項目部的全面應用，以便更好的為項目施工管理服務。

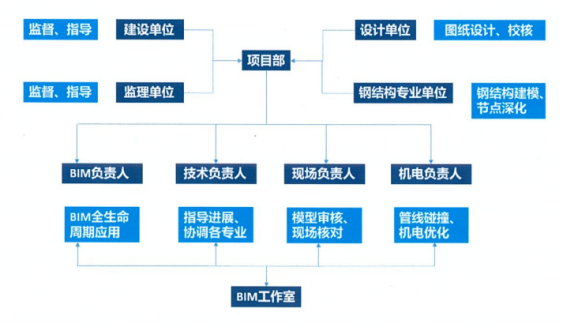

                     德州商務中心組織架構圖

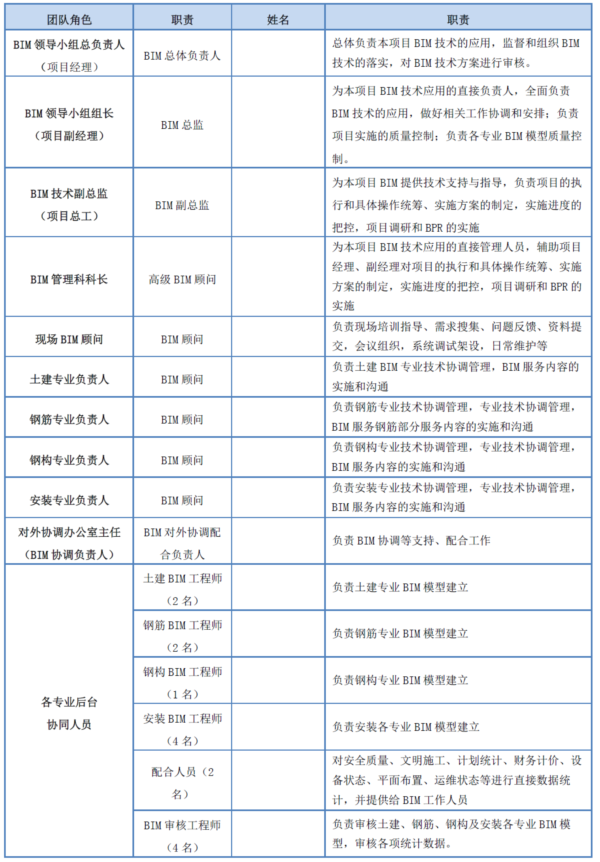

BIM團隊組成、職責及分工

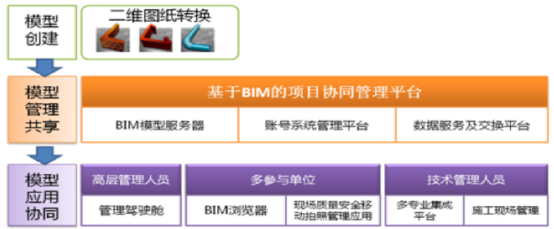

基于BIM的項目協同管理平臺流程

BIM項目協同管理平臺的應用流程：模型創建、模型管理與共享、模型應用與協同。

建模主要原則

1、統一 BIM 設計軟件，如 revit 系列軟件或相關 BIM 軟件；

2、統一 BIM 模型劃分原則和方法，并作出具體方案；

3、統一 BIM 軸網，統一 BIM 模型文件的定位；

4、統一項目模版、族模版及相關參數的設定；

5、統一的應用共享參數、項目參數；

BIM實施進度策劃

施工進度計劃利用Project 進行編排，再將Project 的項目子項名稱與模型構件屬性名稱進行一一對應，導出后利用Fuzor進行可視化的施工進度模擬，通過其4D（三維模型加項目的發展時間）仿真、動畫和照片級效果制作功能幫助對設計意圖進行演示，對施工流程進行仿真，從而加深項目理解，提高可預測性，提高項目團隊之間的協作效率。

建立BIM 土建、鋼筋、安裝模型發現圖紙問題

設計費用占造價總成本比例不高，而施工階段的造價成本占工程成本的70%，一旦設計圖紙完成，也就決定了施工總造價，設計質量的好壞將直接影響到項目的進度和質量，所以查找圖紙問題非常關鍵。

BIM模型的創建過程，也是圖紙的梳理過程，可以在短時間內按照設計圖快速建立模型，并且結合施工組織設計方案，及時發現設計圖紙問題，并第一時間反饋給甲方、設計院進行修改。目前，通過前期BIM模型的創建，我方已經發現建筑、結構、機電多專業的圖紙問題，此類問題的提前解決將有利于工期的加快，施工質量的提高。

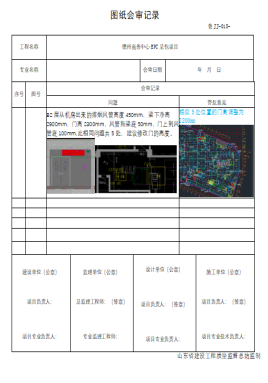

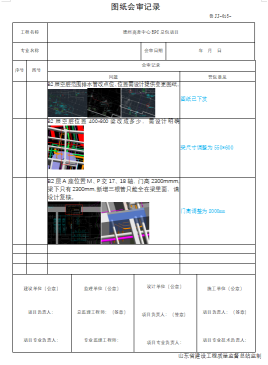

           圖紙問題報告

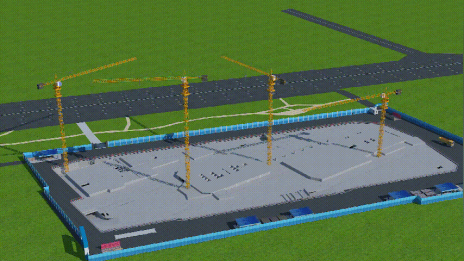

BIM三維施工場布展示

根據施工場地以及周邊道路情況，我司已經模擬整個施工場地布置，合理安排辦公區、生活區、材料堆場、施工車輛進出門位置，塔吊安放位置等。通過綜合場布BIM模型，對施工場地進行科學的三維立體規劃，包括生活區、結構加工區、材料倉庫現場材料堆放場地、現場道路等的布置，可以直觀的反映施工現場情況，減少施工用地、保證現場運輸?shù)缆窌惩?、方便施工人員的管理，有效避免二次搬運及事故的發生。

基坑維護

通過BIM技術將基坑的形狀、圍護結構建立模型，直觀表現基坑圍護結構的變形情況。輔助施工管理，非監測專業人員同樣可以看懂基坑變形情況。實現深基坑施工方案優化。復雜的深基坑有很多格構柱偏離支撐的情況，配合深化設計圖紙優化施工方案，通過BIM模型查看設計方案是否滿足使用功能、效果美觀等，通過反饋、修改直到形成最優方案。

BIM輔助進度管理（利于項目階段展示）

進度計劃不僅包括計劃進度，還可以根據施工現場編寫實際施工進度。通過BIM技術實時展現項目計劃進度與實際進度的模型對比，隨時隨地三維可視化監控現場進度情況，提前發現問題，保證項目工期。對于施工進度提前或者延誤的地方系統自動以不同顏色高亮顯示，自動報警，整改發現問題。

既可以按單體建筑來定義時間，也可以按樓層、按大類甚至按區域和構件來定義時間。通過計劃開始時間和計劃完成時間的定義，并結合項目造價就可以快速獲得每個月甚至每天的項目造價情況。最后結合合同情況，指定整個項目的資金計劃。

精確統計項目人材機數據，及時有效組織施工資源

由于建立基于BIM的實際成本數據庫，匯總分析能力大大加強，速度快，短周期成本分析不再困難，工作量小、效率高。比傳統方法準確性大為提高。（及時提供人力、材料、機械設備）消耗。另外通過實際成本BIM模型，很容易檢查出哪些項目還沒有實際成本數據，監督各成本條線實時盤點，提供實際數據?？梢远嗑S度（時間、空間、WBS）匯總分析更多種類、更多統計分析條件的成本報表。

現代工程經常是典型的“三邊工程”，需要依據最新圖紙，以及剛做好的施工資源計劃，但是依靠傳統的方式，已經很難跟節奏。而應用BIM技術，可以在短時間內，調整好變更量，依靠數據分析系統，快速分析出下一步需要的人材機資源計劃，為項目部及時調整部署贏得了寶貴的時間。

BIM輔助多專業碰撞

碰撞檢查是指在系統中提前預警工程項目中，各不同專業（結構、暖通、消防、給排水、電氣橋架等）在空間上的碰撞沖突。

由于設計專業分工不同，各專業間的圖紙存在沖突在所難免。而二維方式很難協調好各個專業之間的問題。即使參加碰撞檢查的人員具有很好的三維想象能力和各專業技術能力，查找出的節點依然存在遺漏多、描述不清、協同性差的問題。所導致的施工過程中停工、返工等情況，給施工方造成很大麻煩，且多次設計變更使得項目工期一拖再拖，影響工程總造價和竣工日期。

多專業集成平臺（BIM Works）可以集成各專業的設計成果，利用軟件的云計算發現施工圖沖突節點，提交設計院進行修改。BIM Works采用了分布式云計算的方式，碰撞檢查速度十分快速，可以在短時間內自動查找出模型內所有沖突點。另外BIM Works還可以檢查限定高度范圍以內構件，及時發現結構高度過低，以及完成機電施工后凈高不滿足使用要求的地方。

通過BIM技術，整合機電管線模型和結構模型，智能判斷預留洞的位置，通過詳細的報告，讓施工人員提前預知預留洞位置，防止事后鑿洞，破壞結構。

                  多專業碰撞

洞口定位及預留

地下室和豎井、走道管線排布密集，空間布置復雜，施工前，繪制機電預留預埋圖，包括各系統穿墻、立管穿樓板洞的預留，標識風管、橋架、水管穿墻的套管的管徑標高及定位尺寸，設備及重力配件吊裝點的預埋，地下室穿墻剛性套管預留等。提前把需要預留孔洞的位置標注出來，能夠完全避免后期對結構產生二次破壞，保證工期順利，保障工程質量。

管線綜合優化排布

生成基于管線綜合后的各種施工圖紙

涵蓋各專業系統的機電綜合總圖能清楚反映所有機電安裝的標高、寬度定位及有關與結構及裝飾的準確關系。包括詳細的平面、立面和剖面圖。總體效果既能滿足設計要求與驗收規范，又能考慮交叉施工的合理性以及維修方便，盡可能減少返工現象的發生。

                                                                       各專業出圖

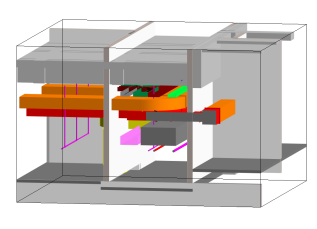

綜合支吊架系統優化排布

對于設備機房及管線比較密集的吊頂內繪制詳細的三維空間效果圖，對支架進行三維布置并對其進行優化，即可用于指導施工又可根據三維尺寸來預制支架的類型，是一項可以提升工作效率的應用。力求表現各種管線及設備的空間布置，以及各種施工工序的先后順序，從而達到節約空間，杜絕返工，提高施工質量，縮短工期的目的。

 精準定位支架的安裝高度，用于指導現場施工；

 通過三維可視化便于向現場施工人員進行交底；

 支架樣式數據化便于根據其進行預制，實用性強；

可根據不同的崗位出具不同的工程量數據需求，做到一模多用。

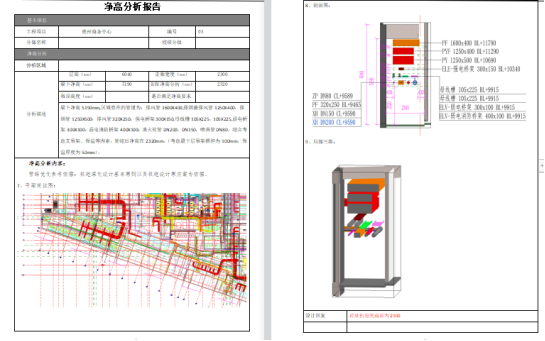

凈高檢查

通過土建一二次結構和安裝多專業模型合成，進行管線綜合優化排布，根據調整好的綜合模型自動篩選出凈高不符合設計規范的空間位置，并利用自動出剖面圖輔助優化，有效地避免后期施工完成后再遇到凈高不足的問題。

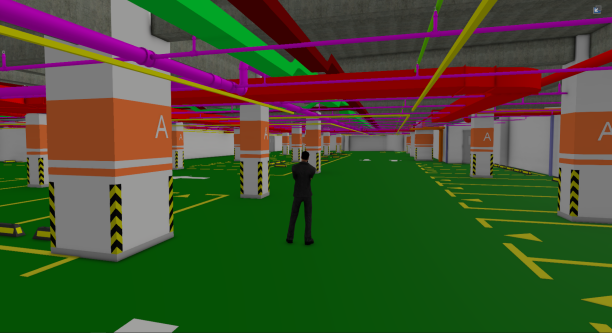

虛擬漫游，指導施工

BIM模型可以通過多種方式進行施工現場指導，幫助施工班組按照規范要求保質保量完成現場施工。

在施工之前可以進行內部漫游，讓工人直觀查看施工完成前后的情況，提醒相關注意事項。

復雜節點可以通過BIM模型，提供各專業平面圖和剖面圖，施工班組可以根據提供的圖紙進行準確施工。

                   虛擬施工

BIM輔助質量管理安全管理

我司計劃采用移動終端（智能手機、平板電腦）采集現場數據，建立現場質量缺陷、安全風險、文明施工等數據資料，與BIM模型即時關聯，方便施工中、竣工后的質量缺陷等數據的統計管理。經過嚴格篩選及確認被授權的管理人員通過BIM瀏覽器實時得到通知并查看。在安全、質量會議或者每周例會上統一講解、統一解決，大大提高了工作效率，為班組進行績效評估提供了重要的依據。

有效實現全員參與安全質量管理：多參與單位的相關人員，如業主方監察人員、監理人員、施工單位施工員、安全員等都可以參與；缺陷問題的可視化；現場缺陷通過拍照來記錄，一目了然；缺陷直接定位于BIM模型上；讓管理者在辦公室即可隨時掌握現場的質量缺陷安全風險因素；有效的協同共享，提高各方的溝通效率；實施周期短，便于維護。

臨邊防護、高大支模等方案進行模擬：由于安全隱患隨實際施工進度不斷變化，利用施工模擬，提前尋找安全隱患，提前預備所需安全設備和材料，令項目安全管理做到有的放矢。

施工資料管理

BIM技術項目協同管理平臺，可將施工管理中、項目竣工和運維階段需要的資料檔案（包括施工班組成員信息、驗收單、合格證、檢驗報告、工作清單、設計變更單等）等列入BIM模型中，實現資料的可追溯性，一旦發生問題，可以在協同管理平臺上直接調取與該構件相關的設計、施工、驗收、運維等相關問題，及時定位問題發生的位置、分析問題原因，實現問題的可追溯性、責任的明確性，減少扯不清的情況，從技術上實現工程質量的終身責任制，也提升了施工單位責任心。

質量追溯就是在生產過程中，每完成一個重要工序，都記錄該工序相關的重要信息，如操作者姓名、時間、情況分析，驗收報告等，形成完整的質量檔案，后續可查。BIM技術的發展，為建筑項目的質量追溯提供了可靠的手段。

遠程質量驗收

建筑行業的特點是分布廣、工序多、周期長，要想保證施工的安全和質量，必要的監管是必不可少的。然而，近年來隨著工程建設規模的快速增長，監管的力量越來越顯得難以支撐。

一方面，通過項目管理人員利用手機移動客戶端iBan，將現場缺陷通過拍照來記錄，充分發揮手持設備的便捷性，讓現場人員隨時隨地記錄問題。

另一方面，也可利用BIM模型和現場的監控系統結合，為通過視頻進行遠程驗收提供了有力的支持。

運維BIM模型應用

如前所述，在項目竣工后，基于BIM的項目協同管理平臺中即擁有了該項目的竣工模型。該BIM模型是真實建成建筑的數字映射，而且在模型中還擁有大量與建筑構件相關的信息，尤其是與后期物業管理密切相關的設備儀器。

設備集成管理：基于BIM的項目協同管理平臺中集成了相關系統的相關系統，含消防、暖通、水電等多個專業，而非分散的設備管理；

設備資料查詢：設備集成管理平臺中，可以對設備實行搜索、查閱功能，通過點擊BIM模型中的設備，可以查閱所有設備信息，如供應商、使用期限、聯系電話、維護情況、所在位置等。

設備定位：通過在管理界面中搜索設備名稱，或者描述字段，可以查詢所有相應設備在虛擬建筑中的準確定位；

設備瀏覽：管理人員或者領導可以隨時利用BIM模型，進行建筑設備實時瀏覽。

設備養護與提醒

物業管理的一大職能是設備維養，在BIM模型中可以根據設備的生命周期、維保計劃等進行自動的設備養護提醒。當養護周期到達時，通過短信、郵件等方式自動提示相關工作人員某設備該進行維?；蚋鼡Q，實現預警管理，而不是等到問題發生再“救火”。同時設備的維保信息紀錄也保存在該設備的開放屬性欄中，及時了解之前的設備養護情況，對設備的工作情況進行評估。

設備回路查詢

在BIM運維模型中，可以追蹤到相關回路所有設備及信息，并自動查詢出關聯設備的上下級等關系，遇到維修、突發事件時，可以實現快速響應。

上游設備查找

在實際生活中，難免會出現水管爆裂、某設備損壞的情況，但緊密事件發生時，需要及時切換上游閥門或上游電閘，而傳統方式下，很難進行排除，而在基于BIM的設備集成管理平臺中，可以快速定位到上游設備/構件的位置，及時關閉，減少排查時間過長對居民生活造成的不便。

使用BIM技術在計算機上執行建造工程，提前發現施工過程中存在的問題，優化施工方案，提高項目的精細化管理。目前，BIM技術已經在全國各個重點項目，標志項目上應用，取得的成果獲得了項目參與各方的一致認同。因此我司在本項目中引入BIM技術，希望利用先進的技術手段，在提升施工質量和管理的同時，把本項目打造成精品工程、優質工程。
